摘要：本項目為山東某健身場所游泳設施進行泳池恒溫、游泳區地暖及該建筑內配套淋浴用熱水項目。本工程分為3個系統：泳池恒溫系統、游泳池地暖系統、配套淋浴用熱水系統。三個系統完美結合，保障設施內泳池的安全使用和客戶的舒適享受，充分發揮熱泵的高效節能的優勢。

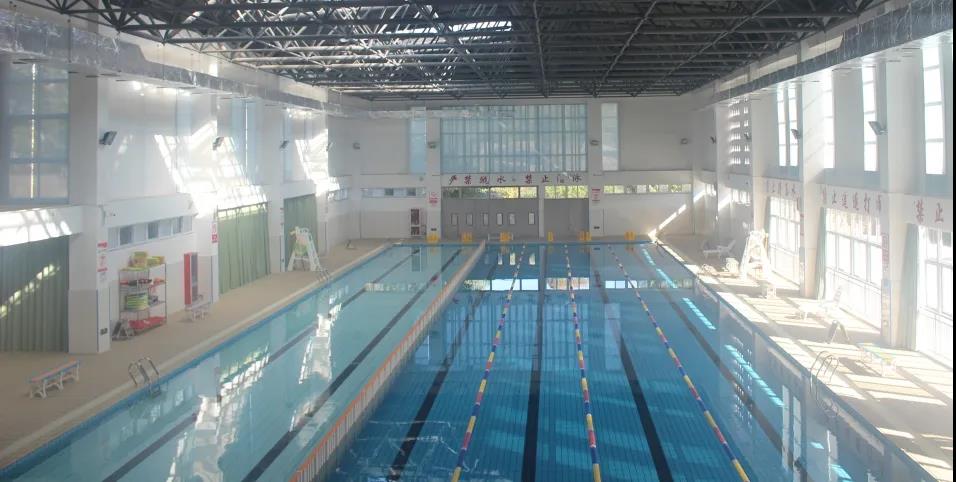

工程項目概況

本項目為游泳池恒溫、游泳區地暖及該建筑內配套淋浴用熱水項目。根據甲方提供的資料可知，本工程可分為下述3個系統：

①泳池恒溫系統：泳池尺寸為25m×15m×1.8m。泳池為室內游泳池，泳池恒溫取為28℃。

③游泳池地暖系統：游泳池地暖覆蓋區總面積約為500㎡，采用低溫地板輻射采暖系統，考慮建筑熱指標取為150W/㎡。

④配套淋浴用熱水系統：淋浴熱水系統需滿足300人洗浴需求，熱水供水采用集中浴室熱水供水方式，設計需要回水。

設計參數

設計選型

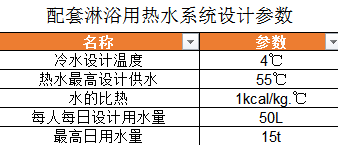

淋浴用生活熱水系統：

15t熱水，15t冷水加熱到55℃的日耗熱量為934KW。

以機組工作20小時計，小時耗熱量為49kw。

選用3臺6匹天舒超低溫?zé)岜脵C(jī)組滿足需求。

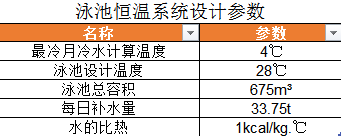

泳池恒溫系統：

泳池水表面蒸發損失的熱量：272108.3kJ/h

所以泳池水表面蒸發損失的熱量：272108.3kJ/h。

泳池的水表面、池底、赤壁、管道和設備等傳導所損失的熱量：54421.65kJ/h。

補充新鮮水加熱所需的熱量：141304.5kJ/h。

泳池恒溫總耗熱量為130KW。

綜合考慮初期投資、運行費用及使用保障，選用3臺20匹天舒超低溫?zé)岜脵C(jī)組滿足恒溫需求。

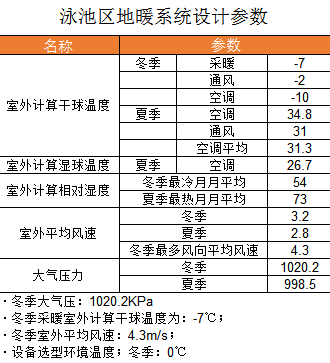

游泳區地暖系統：

根據所在地區氣象參數和房間用途，設計采暖建筑熱指標為150W/平米（地暖敷設面積）。游泳池區建筑面積約為500㎡。則冬季地暖系統總耗熱量：79kW。

采用3臺10匹天舒超低溫采暖熱泵機組滿足需求。

運行成本分析

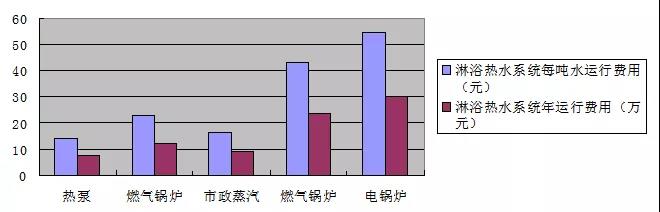

淋浴熱水熱泵系統與常規能源系統費用比較：

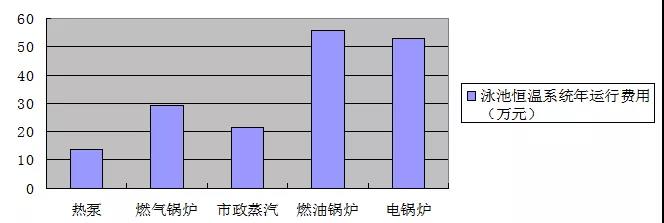

泳池恒溫系統與常規能源系統費用比較：

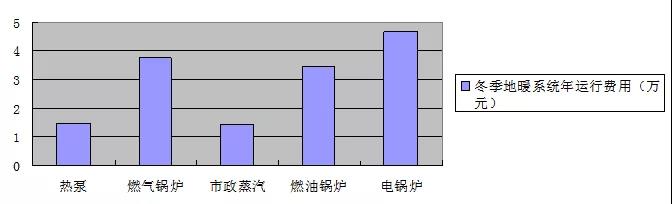

泳池區地暖系統與常規能源系統費用比較：

由費用比較可知，熱泵系統的運行費用是最為經濟的方案，而蒸汽系統雖然運行費用與熱泵系統相差毫厘，但使用蒸汽系統需要鋪設管道，需要開戶費用，設備日常維保、檢測及管理人員費用，而熱泵系統管理方便、安全可靠、智能運行，可節省每年的人工費、年檢費用、燃料采購等間接費用，既響應了國家倡導的利用可再生能源的號召，又可體現管理者綠色、節能、環保的意識和理念。
